ABIT AG8 — системная плата на базе чипсета
Intel 915P
Интересная плата, не переоснащенная функционально (но за
счет этого достаточно недорогая) и поддерживающая память прошлого
поколения (DDR). Несомненно, со временем большинство плат под Socket 775
будут работать только с DDR2, но на текущий момент такое решение вполне
оправдано как по цене, так и по производительности, если вы хотите
воспользоваться преимуществами шины PCI Express.
К разводке платы претензий, по большому счету, нет:
правда, кабель к разъему FDD подключать не слишком удобно, но навряд ли
многие из наших читателей до сих пор сохраняют потребность в этом
действе. В остальном же — лишь аудиовходы традиционно располагаются
перед слотами расширения, а потому кабели от них будут тянуться через
весь корпус. Доступ к некоторым из имеющихся перемычек может быть
затруднен при установке платы в корпус, краткое описание их
функциональности на текстолите платы отсутствует. Выполненный на 2
семисегментных светодиодах «набортный» POST-контроллер детально
информирует пользователя об этапах включения/выключения системы и
возникающих при этом ошибках. В четырехканальном импульсном
стабилизаторе напряжения питания процессора применены 7 конденсаторов по
2200 мкФ и 4 по 1200 мкФ. Также на плате находятся стабилизаторы
напряжения шины PCIEx16 (включающий 4 конденсатора по 1000 мкФ) и памяти
(4 по 1000 мкФ, усилен применением индуктивных элементов).
У этой топовой в своей линейке модели есть
сестра-близняшка AG8-V, с южным мостом ICH6 (нет функции RAID) и без
контроллера FireWire, а также без оптических звуковых выходов. Также
ABIT предлагает вариант AG8-3rd Eye («третий глаз»), дополнительно
комплектующийся многофункциональным управляющим дисплеем µGuru Clock. В
итоге на текстолите AG8 отсутствуют разведенные, но не распаянные
элементы — более функциональной модели в линейке нет. Размер платы —
305х230 мм (полноразмерный ATX, крепление к корпусу десятью винтами, все
края платы жестко фиксированы). Для осуществления системного мониторинга
используются возможности микросхемы Winbond W83L950D. Контролируются:
-
напряжения
процессора, памяти, VTT, северного моста, +3,3, +5, +12 В и +5 В
Standby;
-
частота вращения 5
вентиляторов;
-
температуры
процессора (встроенным датчиком процессора) и платы (тремя
встроенными датчиками платы).
Порты, коннекторы и разъемы на поверхности платы
-
Процессорный сокет (Socket
775, поддерживаются все существующие процессоры Pentium 4/Celeron
D);
-
4 разъема под DDR
SDRAM DIMM (до 4 ГБ DDR266/333/400 с поддержкой двухканального
режима, включая несимметричные конфигурации (256+256/512 и т. п.);
обратите внимание — модули по 128 МБ не поддерживаются!);
-
Слот PCIEx16 (с
защелкой);
-
3 слота PCIEx1;
-
2 слота PCI;
-
Разъемы питания:
EPS12V (24 контакта, можно подключать обычный 20-контактный
коннектор, но при этом нельзя использовать мощные современные
комплектующие, вроде топовых PCIE-видеокарт) и 4-контактный для 12
В;
-
Разъем FDD;
-
Разъем IDE (Parallel
ATA) — «чипсетный»;
-
4 разъема SATA (Serial
ATA) — все «чипсетные», с возможностью организации подключаемых
дисков в 2 независимых массива RAID 0, 1 или Matrix RAID;
-
2 разъема для
подключения планок по 2 дополнительных порта USB (2.0);
-
2 разъема для
подключения планок на 2 дополнительных порта FireWire;
-
Разъем для
подключения выхода звукового сигнала с CD/DVD-привода;
-
Разъем для
подключения звукового сигнала AUX-In;
-
Разъем для
подключения планки с дополнительными звуковыми выходами;
-
5 разъемов для
подключения вентиляторов (один из них 4-контактный (для
процессорного кулера), все с возможностью контроля количества
оборотов, к одному подключен вентилятор на радиаторе северного моста
чипсета).

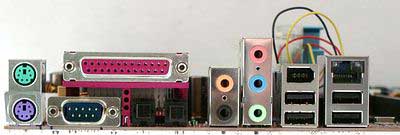

Задняя панель платы (слева направо, по блокам)
-
Разъемы PS/2 для мыши
и клавиатуры;
-
1 LPT, 1 COM-порт,
разъемы S/PDIF-In/Out типа Toslink;
-
2 аудиоразъема (Center/Sub,
Rear);
-
3 аудиоразъема (Mic-In,
Line-In, Front);
-
2 порта USB и 1
FireWire;
-
2 порта USB и 1 RJ-45
(Gigabit Ethernet).
Комплект поставки
-
Упаковка: стандартная
коробка серии плат, в которых применена фирменная технология µGuru;
-
Документация:
руководство пользователя материнской платы и руководство по
использованию функции µGuru на английском языке, краткое руководство
по настройке и установке платы — на 20 языках, включая русский;
-
Кабели: один
ATA66/100/133 и шлейф для подключения дисковода — оба черного цвета
с логотипом компании, 4 Serial ATA;
-
Планка на заднюю
панель компьютера с 2 портами USB и 2 FireWire;
-
Заглушка на заднюю
панель платы для вывода соответствующих разъемов;
-
Компакт-диск с
программным обеспечением:
Интегрированные контроллеры
-
Звуковой, на базе
AC'97-кодека Avance Logic ALC658, с возможностью подключения
аудиосистем 5.1, разъемом для подключения фронтальных аудиовходов/выходов
и разъемами S/PDIF-In/Out типа Toslink;
-
Сетевой, на базе
микросхемы Realtek RTL8110S-32, с поддержкой 10/100/1000 Мбит/с
Base-T (Gigabit Ethernet);
-
FireWire, на базе
микросхемы Texas Instruments TSB43AB23, с поддержкой 3 портов.
Качество интегрированного звукового решения мы оценили в
режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio
Analyzer 5.2 и звуковой карты Terratec DMX 6fire:
Неравномерность АЧХ (от 40 Гц до 15
кГц), дБ: |
+0.17, -0.13 |
Очень хорошо |
Уровень шума, дБ (А): |
-87.7 |
Хорошо |
Динамический диапазон, дБ (А): |
87.6 |
Хорошо |
Нелин. искажения, %: |
0.0031 |
Очень хорошо |
Интермод. искажения, %: |
0.048 |
Хорошо |
Взаимопроникновение каналов, дБ: |
-88.2 |
Отлично |
Общая оценка: Очень хорошо. ABIT решила
ограничиться HDA-звуком только для топовых плат на новых чипсетах
(например, AA8), но качество
имеющегося шестиканального AC'97-звука очень и очень неплохое.
Фирменные технологии
Настройки
С помощью
перемычек и переключателей |
Перемычка
для очистки CMOS |
|
Набор
перемычек для включения/выключения поддержки запуска системы
с устройств USB |
|
Перемычка
для включения/выключения поддержки запуска системы с
устройств PS/2 |
|
Из BIOS,
основанного на версии AwardBIOS 6.00PG от Phoenix |
Настройки
таймингов памяти |
+ |
CAS
Latency, Act. To Precharge Delay, RAS to CAS Delay, RAS
Precharge Time |
Выбор
частоты работы памяти |
+ |
Auto,
DDR333, DDR400 (при FSB 800 МГц) |
Настройка
работы шины PCI-E |
+ |
|
Настройка
работы шины PCI |
- |
|
Возможность изменения делителя частоты для шин PCI/PCI-E |
+ |
PCI-E =
Auto, 99—255 МГц с шагом 1 МГц;
PCI = 33,33, 36,36, 40 МГц |
Ручное
распределение прерываний по слотам |
+ |
|
Изменение
частоты FSB |
+ |
100—300
МГц с шагом 1 МГц |
Изменение
коэффициента умножения процессора |
+ |
x8—x50 |
Изменение
напряжения ядра процессора |
+ |
Auto,
1,3625—1,7125 В с шагом 0,025 В |
Изменение
напряжения памяти |
+ |
2,5—3,2 В
с шагом 0,05-1 В |
Изменение
напряжения чипсета |
+ |
1,5—2,05
В с шагом 0,05 В |
Изменение
напряжения шины PCI-E |
- |
|
Использовалась версия BIOS 1.5, как последняя из
доступных на время проведения тестирования. Перечисленные возможности
BIOS доступны в указанной прошивке, работоспособность нестандартных
настроек не проверялась.
Производительность
Мы уже обсуждали в статьях сайта сравнительную
производительность решений под Socket 775 в зависимости от используемого
платами типа памяти, чипсета и прочих факторов. Несомненно, мы еще будем
возвращаться к этой теме, включив в анализ рассмотрение моделей под
новый сокет, основанных на старых чипсетах Intel 800-й серии. Результаты
приведенного ниже экспресс-тестирования ABIT AG8 призваны ответить на
более простой вопрос: насколько эта плата быстра при прочих равных, для
чего она сравнивается с моделями на i915 с DDR-памятью. Нельзя сказать,
что мы получили однозначный ответ, но в сравнении с самой быстрой и
самой медленной из протестированных на данный момент плат ABIT AG8
выглядит середняком, обходясь без явных провалов в скорости.
Тест |
Foxconn
915M07-G-8EKRS (i915G+2xDDR400) |
ASUS
P5GD1-VM (i915G+2xDDR400) |
ABIT AG8
(i915P+2xDDR400) |
Архивирование в 7-Zip, мин:сек |
7:27 |
7:22 |
7:30 |
Кодирование MPEG4 (XviD), мин:сек |
14:01 |
14:03 |
14:39 |
Обработка
изображений в Photoshop, мин:сек |
8:25 |
8:23 |
8:34 |
Return to
Castle Wolfenstein (Fast@800x600x32), fps |
230 |
236 |
235 |
Return to
Castle Wolfenstein (High@1280x1024x32), fps |
171 |
178 |
172 |
Источник:
iXBT
|
