Albatron PX915P Pro — системная плата на
базе чипсета Intel 915P
Достаточно недорогая модель с поддержкой DDR (что
автоматически снижает совокупную стоимость системы) с отличной
функциональностью и хорошими возможностями для разгона — пожалуй, именно
такие платы должны пользоваться наибольшим спросом в период миграции на
новые технологии.

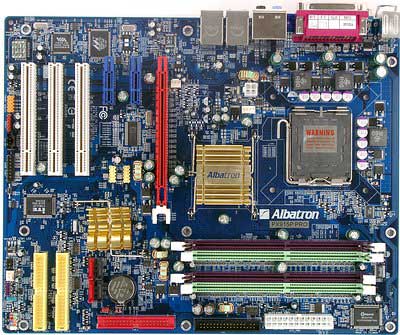

Разводка платы кажется нам весьма удачной, хотя могут
возникнуть некоторые трудности при подключении кабелей к ряду разъемов
вдоль левого края платы, а также к разъемам IDE RAID при слишком длинных
установленных картах PCI. Доступ к единственной имеющейся перемычке
может быть затруднен при установке платы в корпус, краткое описание ее
функциональности на текстолите платы отсутствует. Наличие напряжения +5
В Standby на плате индицируется красным светодиодом. В трехканальном
импульсном стабилизаторе напряжения питания процессора применены 4
конденсатора по 1500 мкФ и 10 по 560 мкФ. Также на плате находятся
стабилизаторы напряжения шины PCIEx16 (включающий 4 конденсатора по 1000
мкФ) и памяти (6 по 1000 мкФ, усилен применением индуктивных элементов).
В семействе плат Albatron на чипсетах i915P/G (а набор
моделей абсолютно идентичен, равно как и их разводка) PX915G Pro и
PX915P Pro формально являются старшими. Впрочем, различия невелики: у
моделей без индекса «Pro» не распаян один сетевой контроллер, но не
гигабитный, как можно было бы ожидать, а 100-мегабитный; у моделей с
суффиксом «AGPe» вместо одного из слотов PCI разведен разъем AGP
(по-видимому, с соответствующей шине PCI скоростью обмена данными),
давая возможность использовать старые AGP-видеокарты — в остальном
функциональность этих плат та же, что и у Pro-версий. В итоге на
текстолите PX915P Pro отсутствуют разведенные, но не распаянные
элементы. Размер платы — 305х245 мм (полноразмерный ATX, крепление к
корпусу девятью винтами, все края платы жестко фиксированы). Для
осуществления системного мониторинга используются возможности микросхемы
Winbond W83627THF. Контролируются:
-
напряжения
процессора, +3,3, +5 и ±12 В, VBAT и +5 В Standby;
-
частота вращения 3
вентиляторов;
-
температуры
процессора (встроенным датчиком процессора) и платы (встроенным
датчиком платы).
Порты, коннекторы и разъемы на поверхности платы
-
Процессорный сокет (Socket
775);
-
4 разъема под DDR
SDRAM DIMM (до 4 ГБ DDR333/400 без ECC);
-
Слот PCIEx16 (с
защелкой);
-
2 слота PCIEx1;
-
3 слота PCI;
-
Разъемы питания:
стандартный EPS12V (24 контакта, можно подключать обычный
20-контактный коннектор, но при этом нельзя использовать мощные
современные комплектующие, вроде топовых PCIE-видеокарт) и
4-контактный для 12 В;
-
Разъем FDD;
-
3 разъема IDE (Parallel
ATA) — 1 из них «чипсетный», еще 2 функционируют за счет
дополнительного контроллера, подключаемые к ним диски можно
объединить в RAID-массив уровней 0, 1 или 0+1;
-
4 разъема SATA (Serial
ATA) — все «чипсетные»;
-
2 разъема для
подключения планок по 2 дополнительных порта USB (2.0);
-
Разъем для
подключения Game-порта;
-
Разъем для
подключения стандартного IrDA-модуля;
-
Разъем для
подключения выхода звукового сигнала с CD/DVD-привода;
-
Разъемы для
подключения планки с дополнительными звуковыми выходами и S/PDIF;
-
Разъем для
подключения датчика открытия корпуса;
-
3 разъема для
подключения вентиляторов (один четырехконтактный (для процессорного
кулера), все с возможностью контроля количества оборотов).

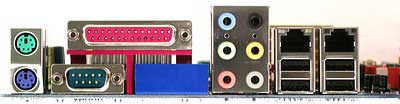

Задняя панель платы (слева направо, по блокам)
-
Разъемы PS/2 для мыши
и клавиатуры;
-
1 LPT и 1 COM-порт;
-
3 аудиоразъема (Mic-In,
Line-In, Front);
-
3 аудиоразъема (Center/Sub,
Rear, Side);
-
2 порта USB и 1 RJ-45
(Fast Ethernet);
-
2 порта USB и 1 RJ-45
(Gigabit Ethernet).
Комплект поставки
-
Упаковка:
стандартного дизайна;
-
Документация:
руководство пользователя материнской платы на 4 языках, руководство
по настройке IDE RAID и плакат с кратким описанием основных моментов
установки и настройки платы на английском языке;
-
Кабели: Serial ATA (с
переходником-разветвителем питания), 2 ATA66/100/133 и шлейф для
подключения дисковода;
-
Планка на заднюю
панель компьютера с 4 портами USB;
-
Заглушка на заднюю
панель платы для вывода соответствующих разъемов;
-
Компакт-диск с
программным обеспечением:
-
необходимые для
работы платы драйверы;
-
Adobe Acrobat
Reader;
-
PC-cillin 2004
(антивирус);
-
Virtual Cable
Tester (утилита для мониторинга сетевого соединения);
-
DirectX 9.0b.
Интегрированные контроллеры
-
Звуковой, на базе
HDA-кодека Avance Logic ALC880, с возможностью подключения
аудиосистем 7.1, разъемом для подключения фронтальных аудиовходов/выходов
и S/PDIF;
-
2 сетевых, один из
которых реализован на базе микросхемы VIA VT6105 LOM, с поддержкой
10/100 Мбит/с Base-T (Fast Ethernet), а второй — на базе микросхемы
Marvell 88E8001-LKJ, с поддержкой 10/100/1000 Мбит/с Base-T (Gigabit
Ethernet);
-
IDE RAID, на базе
микросхемы ITE IT8212F, с поддержкой RAID уровней 0, 1, 0+1 и JBOD и
2 разъемами ATA133.
Качество интегрированного звукового решения мы оценили в
режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio
Analyzer 5.2 и звуковой карты Terratec DMX 6fire:
Неравномерность АЧХ (от 40 Гц до 15
кГц), дБ: |
+0.14, -0.17 |
Очень хорошо |
Уровень шума, дБ (А): |
-85.1 |
Хорошо |
Динамический диапазон, дБ (А): |
82.3 |
Хорошо |
Нелин. искажения, %: |
0.0054 |
Очень хорошо |
Интермод. искажения, %: |
0.016 |
Очень хорошо |
Взаимопроникновение каналов, дБ: |
-85.5 |
Отлично |
Общая оценка: Очень хорошо. Большинство
новых материнских плат с HDA-кодеками отличаются высоким (относительно
прошлых поколений) качеством звука, хотя на качество влияет не только
сам кодек, но и разводка платы и прочие сопутствующие факторы.
Настройки
С помощью
перемычек и переключателей |
Перемычка
для очистки CMOS |
При
невозможности стартовать вследствие переразгона, параметры
CMOS сбрасываются автоматически |
Из BIOS,
основанного на версии AwardBIOS 6.00PG от Phoenix |
Настройки
таймингов памяти |
+ |
CAS
Latency, RAS to CAS Delay, RAS Precharge, Precharge Delay |
Выбор
частоты работы памяти |
+ |
Auto,
DDR333, DDR400 (при FSB 800 МГц) |
Настройка
работы шины PCI-E |
+ |
|
Настройка
работы шины PCI |
- |
|
Возможность изменения делителя частоты для шин PCI/PCI-E |
+ |
PCI
= Auto, 33, 37,7, 44 МГц; PCI-E = 100 МГц |
Ручное
распределение прерываний по слотам |
+ |
|
Изменение
частоты FSB |
+ |
200—300
МГц с шагом 1 МГц |
Изменение
коэффициента умножения процессора |
+ |
x8—x50 |
Изменение
напряжения ядра процессора |
+ |
0,85—1,9
В с шагом 0,0125 В до 1,6 В и шагом 0,1 В выше |
Изменение
напряжения памяти |
+ |
Default,
+0,1, +0,2, +0,3, +0,4 В |
Изменение
напряжения чипсета |
+ |
Default,
+0,1, +0,2, +0,3 В |
Изменение
напряжения шины PCI-E |
- |
|
Использовалась версия BIOS R1.07a, как последняя из
доступных на время проведения тестирования. Перечисленные возможности
BIOS доступны в указанной прошивке, работоспособность нестандартных
настроек не проверялась.
Производительность
Поскольку решения, основанные на чипсетах Intel 915/925,
могут различаться как минимум типом используемой памяти, трудно напрямую
сопоставлять скорость произвольных плат. В данном случае мы ограничимся
результатами экспресс-тестирования Albatron PX915P Pro в сравнении с
моделями на i915 с DDR-памятью. В сопоставлении с самой быстрой и самой
медленной (из исследованных на текущий момент) платами этого класса
Albatron PX915P Pro выглядит одной из быстрейших.
Тест |
Foxconn
915M07-G-8EKRS (i915G+2xDDR400) |
ASUS
P5GD1-VM (i915G+2xDDR400) |
Albatron
PX915P Pro (i915P+2xDDR400) |
Архивирование в 7-Zip, мин:сек |
7:27 |
7:22 |
7:25 |
Кодирование MPEG4 (XviD), мин:сек |
14:01 |
14:03 |
14:00 |
Обработка
изображений в Photoshop, мин:сек |
8:25 |
8:23 |
8:25 |
Return
to Castle Wolfenstein (Fast@800x600x32), fps |
230 |
236 |
235 |
Return
to Castle Wolfenstein (High@1280x1024x32), fps |
171 |
178 |
178 |
Источник:
iXBT
|
