ASUS P5AD2 Premium (Wireless Edition) — системная плата на базе чипсета Intel 925X

Топовый продукт от ASUS — этим все сказано. Самая быстрая модель на рынке, самый функциональный, пожалуй, продукт, обилие фирменных технологий, впечатляющая комплектация… Перечислять можно долго, но лучше сразу рассмотреть это богатство поближе.

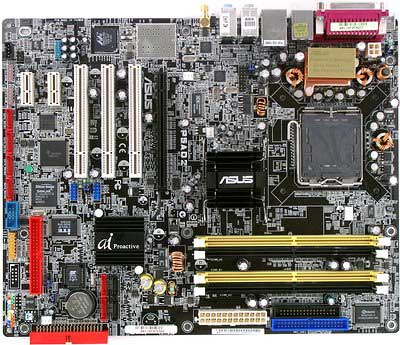

Разумеется, разводка «напичканной» контроллерами и разъемами платы оставляет желать лучшего, но это даже трудно серьезно записывать в минусы — уж наверное покупатель такой системы в состоянии потратить несколько минут на прокладку и подключение кабелей. Наличие напряжения +5 В Standby на плате индицируется зеленым светодиодом — крайне не рекомендуется и даже запрещается физический контакт с «внутренностями» системы до полного обесточивания платы. В четырехканальном импульсном стабилизаторе напряжения питания процессора применены 1 конденсатор на 1500 мкФ, 4 по 1000 мкФ и несколько менее емких. Также на плате находятся стабилизаторы напряжения шины PCIEx16 (включающий 2 конденсатора по 1000 мкФ) и памяти (4 по 1000 мкФ, усилен применением индуктивных элементов).

На момент написания статьи в линейке плат ASUS на i925X было всего две модели — у P5AD2 Deluxe лишь один гигабитный сетевой контроллер, а вместо комбинации 3 портов FireWire/GigaWire присутствует более привычная пара разъемов FireWire. (Также урезана комплектация модели Deluxe — в ней нет очень удобного модуля для подключения внешних устройств SATA.) Очевидно, что у описываемой топовой модели на плате отсутствуют разведенные, но не распаянные элементы (кроме разъема для подключения второго COM-порта на планке, но он реально не распаян ни на одной модели). Отметим, что мы рассматривали версию Wireless Edition, с распаянным контроллером беспроводной сети и разъемом под соответствующую антенну. Размер платы — 305х245 мм (полноразмерный ATX, крепление к корпусу девятью винтами, все края платы жестко фиксированы). Для осуществления системного мониторинга используются возможности микросхемы Winbond W83627EHF-A. Контролируются:

• напряжения процессора, +3,3, +5 и +12 В;

• частота вращения 4 вентиляторов (с возможностью включения Q-Fan для двух их них);

• температуры процессора (встроенным датчиком процессора) и платы (встроенным датчиком платы).

Порты, коннекторы и разъемы на поверхности платы

• Процессорный сокет (Socket 775, поддержка всех современных процессоров, включая модели Celeron D);

• 4 разъема под DDR2 SDRAM DIMM (до 4 ГБ DDR2-400/533, модули объемом от 256 МБ, поддерживается установка частоты памяти в 600 МГц, что, впрочем, практически лишено смысла);

• Слот PCIEx16 (с защелкой);

• 2 слота PCIEx1;

• 3 слота PCI;

• Разъемы питания: стандартный EPS12V (24 контакта, можно подключать обычный 20-контактный коннектор, но при этом нельзя использовать мощные современные комплектующие, вроде топовых PCIE-видеокарт) и 4-контактный для 12 В;

• Разъем FDD;

• 3 разъема IDE (Parallel ATA) — один из них «чипсетный» (на 2 устройства ATA100), еще 2 функционируют за счет дополнительного контроллера, подключаемые к ним диски (4 ATA133) можно объединить в RAID-массив уровней 0, 1 или 0+1;

• 8 разъемов SATA (Serial ATA) — 4 из них «чипсетные», подключаемые к ним диски можно объединить в 2 независимых RAID-массива уровней 0, 1 или Matrix RAID; еще 4 функционируют за счет дополнительного контроллера и позволяют объединить подключаемые диски в RAID-массив уровней 0, 1, 10 и 5 (программно);

• 2 разъема для подключения планок на 4 дополнительных порта USB (2.0);

• 2 разъема для подключения планки с портами GigaWire;

• Разъем для подключения планки с сетевой розеткой;

• Разъем для подключения планки с Game-портом;

• Разъем для подключения планки с COM-портом;

• Разъем для подключения датчика открытия корпуса;

• Разъем для подключения выхода звукового сигнала с CD/DVD-привода;

• Разъемы для подключения планки с дополнительными звуковыми выходами и S/PDIF-In;

• 4 разъема для подключения вентиляторов (все с возможностью контроля количества оборотов, один из них четырехконтактный — для процессорного кулера).

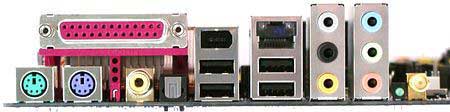

Задняя панель платы (слева направо, по блокам)

• Разъемы PS/2 для мыши и клавиатуры, 1 LPT, S/PDIF-Out типов Toslink и Coaxial;

• 2 порта USB и 1 FireWire;

• 2 порта USB и 1 RJ-45 (Gigabit Ethernet);

• 3 аудиоразъема (Center/Sub, Rear, Side);

• 3 аудиоразъема (Mic-In, Line-In, Front);

• гнездо для подключения антенны адаптера WiFi-b/g (с индикатором активности);

Комплект поставки

• Упаковка: коробка стандартного дизайна серии AI Proactive;

• Документация: руководство пользователя материнской платы и руководство пользователя адаптера WiFi-b/g на английском языке;

• Кабели: 2 ATA66/100/133, один ATA33 и шлейф для подключения дисковода — все черного цвета с логотипом компании, а также 10 кабелей Serial ATA (с 3 переходниками-разветвителями PCPlug-SATA для питания 6 устройств);

• Планка на заднюю панель компьютера с 2 внешними разъемами для подключения SATA-устройств;

• Планка на заднюю панель компьютера с 2 портами GigaWire и 1 разъемом RJ-45 (Gigabit Ethernet);

• Планка на заднюю панель компьютера с 2 портами USB и Game-портом;

• Планка на заднюю панель компьютера с COM-портом;

• Антенна для адаптера WiFi-b/g (только в версии платы Wireless Edition);

• Заглушка на заднюю панель платы для вывода соответствующих разъемов;

• 2 компакт-диска с программным обеспечением:

  • необходимые для работы платы драйверы;

  • DirectX 9.0b;

  • Adobe Acrobat Reader;

  • PC-cillin 2002;

  • ASUS AI Booster;

  • ASUS Live Update;

  • ASUS PCProbe;

  • ASUS Screensaver;

  • Winbond Voice Editor;

  • InterVideo WinDVD Platinum 5;

  • InterVideo WinDVD Creator Platinum 2;

  • InterVideo WinRip 2.

Интегрированные контроллеры

• Звуковой, на базе HDA-кодека C-Media CMI9880, с возможностью подключения аудиосистем 7.1, разъемом для подключения фронтальных аудиовходов/выходов и разъемами S/PDIF-In/Out;

• 3 сетевых, 2 из которых реализованы на базе микросхем Marvell 88E8053-NNC, с поддержкой 10/100/1000 Мбит/с Base-T (PCIE Gigabit Ethernet), а третий (адаптер беспроводной сети) реализован на базе микросхемы Marvell 88W8310-BAN и поддерживает скорость работы до 54 Мбит/с по протоколам WiFi-b/g (IEEE 802.11b/g).

• SATA RAID, на базе микросхемы Silicon Image SiI3114CT176, с поддержкой RAID уровней 0, 1, 10, 5 (программно) и JBOD, 4 разъема SATA на 4 устройства;

• IDE RAID, на базе микросхемы ITE IT8212F, с поддержкой RAID уровней 0, 1, 0+1 и JBOD, 2 разъема ATA133 на 4 устройства;

• FireWire/GigaWire, на базе микросхем Texas Instruments TSB82AA2 и TSB81BA3, с поддержкой 2 портов GigaWire (FireWire-800, IEEE 1394b)) и 1 FireWire.

Качество интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 5.2 и звуковой карты Terratec DMX 6fire:

Общая оценка: Хорошо. Большинство новых материнских плат с HDA-кодеками отличаются высоким (относительно прошлых поколений) качеством звука, но вот модели с кодеками C-Media стабильно получают оценки ниже своих одноклассников. Видимо, все же наибольшее влияние на результирующее качество здесь оказывает сам кодек.

Фирменные технологии

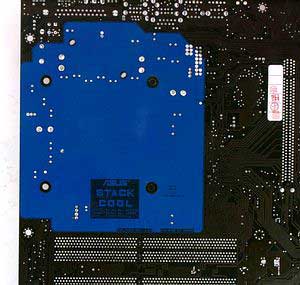

• ASUS Stack Cool (пассивное охлаждение электронных компонентов в цепи преобразователя напряжения процессорного питания, используются радиаторы с обеих сторон платы);

• ASUS WiFi-g (на плате установлен сетевой адаптер WiFi-b/g с возможностью организовать программную точку доступа);

• ASUS NOS (динамический разгон процессора при повышении нагрузки и возврат к начальному состоянию после перехода в простой);

• ASUS AI Net2 (распознавание сетевым контроллером места повреждения интерфейсного кабеля даже без загрузки ОС);

• ASUS CrashFree2 BIOS (возможность автоматического восстановления BIOS с дискеты или загрузочного CD даже после повреждения информации во флэш-микросхеме);

• ASUS C.P.R. (CPU Parameter Recall — автоматический возврат BIOS к настройкам по умолчанию при невозможности стартовать вследствие переразгона);

• ASUS Q-Fan2 Technology (автоматическое изменение скорости вращения вентиляторов в зависимости от температуры);

• ASUS POST Reporter (голосовые сообщения о проблемах при загрузке системы, есть возможность создавать собственные сообщения);

• ASUS EZ Flash (возможность прошивки BIOS без загрузки ОС);

• ASUS Multi-language BIOS (выбор языка отображения BIOS Setup);

• ASUS MyLogo 2 (возможность вывести на экран собственную графическую заставку при загрузке системы)

Настройки

Использовалась версия BIOS 1004, как последняя из доступных на время проведения тестирования. Перечисленные возможности BIOS доступны в указанной прошивке, работоспособность нестандартных настроек не проверялась.

Производительность

ASUS не очень спешила представить на суд публики свои материнские платы, основанные на чипсетах Intel 915/925. Но зато когда это произошло, мы убедились, что инженеры компании поддержали ее репутацию лидера рынка — платы ASUSTeK серии P5 являются быстрейшими среди конкурентов. Мы приведем результаты экспресс-тестирования ASUS P5AD2 Premium и одного из самых быстрых представителей чипсета i925X. Результаты говорят сами за себя, а ведь у ASUS даже платы на i915 обладают Turbo-режимом.
