Системная плата ASUS P5GD2 Premium (Wireless Edition) на базе чипсета Intel 915P

ASUS, похоже, решила любую модель формата ATX собственного производства выпускать в варианте «суперлюкс», на чем бы она не была основана. Таким образом, Platinum-вариант платы на базе i915P (напомним, что «самым крутым» в 900-й линейке чипсетов является не он, а i925X) оснащен не то что великолепно, а просто «под завязку». Кому может понадобиться решение на не топовом чипсете, оснащенное тремя (!) сетевыми интерфейсами (два — Gigabit Ethernet, и еще один Wi-Fi «g») и двумя RAID-контроллерами (SATA и PATA) — сие нам неведомо. Впрочем, раз продукт вышел — значит, наверное, есть такие люди. Но почему-то кажется, что не у нас, не у нас... Впрочем, быть может, мы излишне пессимистичны.

Разводка платы привычна и не слишком удобна (в основном это относится к ряду разъемов, расположенных у левого края), но такова плата за оснащение. Доступ к перемычкам может быть затруднен при установке платы в корпус, их краткое описание приведено на текстолите. Наличие +5 В Standby индицирует зеленый светодиод. В четырехканальном импульсном стабилизаторе напряжения питания процессора применены 1 конденсатор по 1500 мкФ, 4 по 1000 мкФ и несколько менее емких. На плате находятся стабилизаторы напряжения шины PCI-E x16 (2x1000 мкФ) и памяти (4x1000 мкФ).

На плате нет разведенных, но не распаянных мест под микросхемы и разъемы. Размер платы – 305х245 мм («широкий» ATX, крепление к корпусу девятью винтами, все края платы жестко фиксированы). Для осуществления системного мониторинга используются возможности микросхемы Winbond W83627EHF-A. Контролируются:

• напряжения процессора, памяти, +3,3 и +/-12 В;

• частота вращения 4 вентиляторов;

• температуры процессора (встроенным датчиком процессора);

• температура платы (встроенным датчиком на плате).

Порты, коннекторы и разъемы на поверхности платы:

• Процессорный сокет (Socket 775);

• 4 x DDR2 SDRAM DIMM (различаются цветом, сгруппированы попарно);

• 1 x PCI-E x16 (с защелкой);

• 3 x PCI-E x1;

• 2 x PCI 32-bit / 33 МГц;

• Питание: стандартный EPS12V (24pins), 4-контактный для 12 В;

• 1 x FDD;

• 1 x IDE (Parallel ATA) «чипсетный»;

• 2 x IDE (Parallel ATA) за счет дополнительного контроллера;

• 4 x SATA (Serial ATA) «чипсетные»;

• 4 x SATA (Serial ATA) за счет дополнительного контроллера;

• 2 x USB 2.0 (для дополнительных планок);

• 2 x FireWire-800 (для дополнительной планки);

• Разъем для подключения планки сетевого адаптера;

• Разъем для подключения Game-порта;

• Разъем для подключения COM-порта;

• Разъем для подключения датчика открытия корпуса;

• Разъем для подключения выхода звукового сигнала с CD/DVD-привода;

• Разъемы для подключения планки с дополнительными звуковыми выходами;

• 4 разъема для вентиляторов (все с контролем количества оборотов).

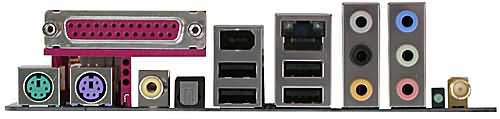

Задняя панель платы (слева направо, по блокам)


• PS/2 мышь, клавиатура, LPT, S/PDIF-Out типов TosLink и Coaxial;

• 2 порта USB и FireWire;

• 2 порта USB и RJ-45 (Gigabit Ethernet);

• 3 аудиоразъема (Center/Sub, Rear, Side);

• 3 аудиоразъема (Mic-In, Line-In, Front);

• гнездо для подключения антенны адаптера WiFi-b/g;


Комплект поставки

• Упаковка стандартного дизайна;

• Документация:

  • руководство пользователя (на английском);

  • руководство пользователя адаптера WiFi-b/g (на английском);

  • руководство по установке и настройке платы (на 5 языках, включая русский);

• Шлейфы:

  • 2 x ATA66/100/133 (черного цвета с логотипом компании);

  • 1 x ATA33 (черного цвета с логотипом компании);

  • 1 x FDD (черного цвета с логотипом компании);

  • 10 x SATA (с 3 переходниками-разветвителями PCPlug-SATA);

• Планки на заднюю панель:

  • с внешними разъемами для подключения SATA устройств;

  • с 2 портами FireWire-800 и разъемом RJ-45;

  • с 2 портами USB и Game-портом;

  • с COM-портом;

• Антенна для адаптера WiFi-b/g;

• Заглушка на заднюю панель;

• Программное обеспечение на двух компакт-дисках:

  • необходимые для работы платы драйверы;

  • Adobe Acrobat Reader;

  • PC-Cillin 2002;

  • ASUS AI Booster;

  • ASUS Live Update;

  • ASUS PCProbe;

  • ASUS Screensaver;

  • Winbond Voice Editor;

  • Intervideo WinDVD Platinum 5;

  • Intervideo WinDVD Creator Platinum 2;

  • Intervideo WinRip 2;

  • DirectX 9.0B.

Впечатляет количество кабелей Serial ATA (их даже больше, чем количество жестких дисков, которые можно подключить к плате!). С другой стороны, чувствуется, что набор ПО давно не обновлялся — DirectX пора бы уже версии 9.0C класть...

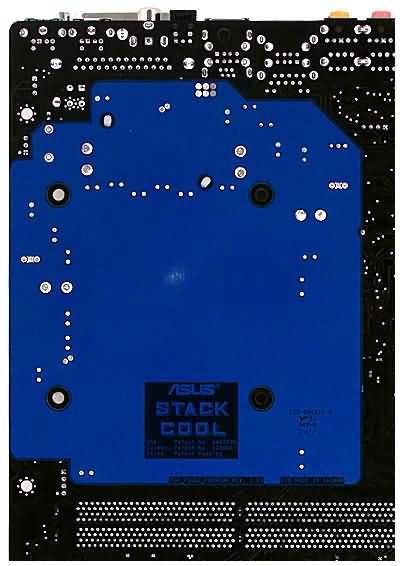

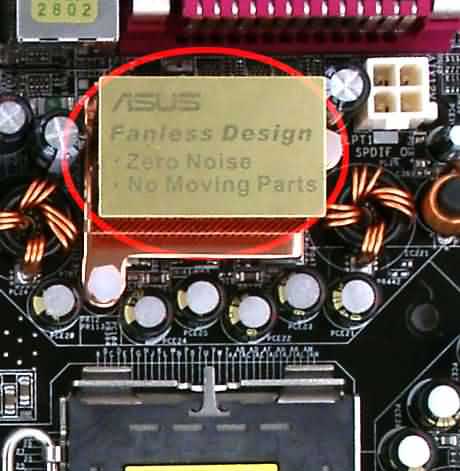

Однако два момента в оснащении платы стоит отметить особо: это медный радиатор, прикрывающий MOSFET'ы на цепях питания и алюминиевую пластину с тыльной стороны платы. Их комбинация носит название «ASUS Stack Cool» и призвана обеспечить хорошее и бесшумное охлаждение цепей питания и пространства под процессорным сокетом. Разумеется, основной группой пользователей, которых заинтересует это нововведение, являются оверклокеры :).


Интегрированные контроллеры

• Звуковой, на базе HDA-кодека CMedia CMI9880, с возможностью подключения аудиосистем 7.1 и разъемом для подключения фронтальных аудиовходов/выходов;

• 3 cетевых: Marvell 88E8001-LKJ (Gigabit Ethernet), Marvell 88E8053-NNC (Gigabit Ethernet), и Marvell 88W8310-BAN (WiFi b/g).

• SATA RAID Silicon Image SiI3114CT176, с поддержкой RAID уровней 0, 1, 0+1, 5 и JBOD с поддержкой 4 разъемов SATA;

• PATA RAID ITE IT8212F, с поддержкой RAID уровней 0, 1, 0+1 и JBOD с поддержкой 2 разъемов ATA133;

• FireWire, на базе микросхем Texas Instruments TSB82AA2 и TSB81BA3, с поддержкой 2 портов Firewire-800 и 1 FireWire.

Качество интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 5.1 и звуковой карты Terratec DMX 6fire:

Общие результаты

Общая оценка: Очень хорошо.

Фирменные технологии

• ASUS AI Net2 (распознавание сетевым контроллером повреждений кабеля с помощью утилиты диагностики);

• ASUS CrashFree2 BIOS (возможность восстановления BIOS с дискеты или загрузочного CD);

• ASUS Q-Fan2 Technology (изменение скорости вращения вентиляторов в зависимости от температуры);

• ASUS POST Reporter (голосовые сообщения о проблемах при загрузке системы, есть возможность создавать собственные сообщения);

• ASUS EZ Flash (возможность прошивки BIOS без загрузки ОС);

• ASUS MyLogo 2 (возможность вывести графическую заставку вместо обычной картинки BIOS);

• ASUS Stack Cool (пассивное охлаждение электронных компонентов платы);

• ASUS NOS (динамический оверклокинг);

• ASUS WiFi-g (адаптер WiFi на плате).

Настройки

Использовалась версия BIOS 1004, как последняя из доступных на время проведения тестирования.

Данные тестирования

Источник: iXBT
