Albatron
K8X890 Pro II — системная плата на базе чипсета VIA K8T890
Первой из серийных плат на K8T890 у нас на тестировании
побывала эта модель Albatron. Чипсет зарекомендовал себя не более чем
переходным продуктом эры появления PCI Express, но если вас не смущает
необходимость использования PCIE-видеокарты вместо AGP-варианта, никаких
претензий к K8T890 предъявить нельзя. Плата в целом скорее добротная,
чем шикарная, но с учетом ее невысокой цены это отличный вариант,
который должен быть популярен у покупателей.

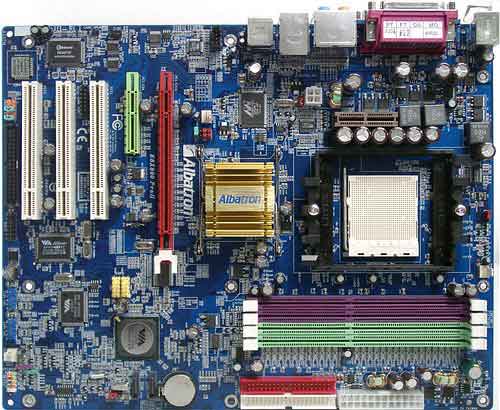

Плату нельзя назвать функционально перенасыщенной, так
что разводку удалось сделать достаточно удобной, и из «классических»
претензий отметим разве что расположение аудиовхода у задней панели
(кабель к нему будет тянуться через весь корпус, но это неизбежная плата
за необходимость максимально укорачивать аналоговый звуковой тракт).
Также не совсем удобен для подключения кабелей ряд разъемов вдоль левого
края платы, а шлейф от расположенного там разъема FDD может не доставать
в высоком корпусе до дисковода. Из оригинальных решений отметим слот
PCIEx4 вместо обычного PCIEx1: действительно, карт расширения PCI
Express на рынке пока не наблюдается, так что использовать все четыре
чипсетные канала PCI-E для четырех слотов расширения не имеет никакого
смысла. В то же время, обидно, что «железо простаивает» :). В результате
принятого решения пользователь сможет использовать как найденную
где-либо карту формата x1, так и серверный (по позиционированию на
рынке) модуль расширения формата x4 (разъемы совместимы сверху вниз).
Доступ к некоторым из имеющихся перемычек затруднен даже без установки
платы в корпус (они слишком «прилеплены» друг к другу), краткое описание
их функциональности приведено на текстолите платы.
В трехканальном импульсном стабилизаторе напряжения
питания процессора применены 7 конденсаторов по 3300 мкФ и 4 по 1500

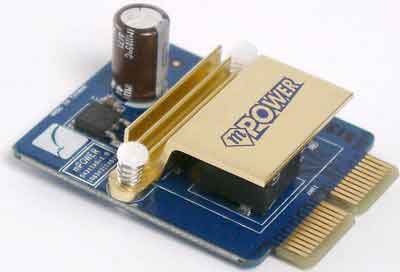

мкФ. При установке в специальный разъем дополнительного VRM-модуля
mPower образуется 4-канальный стабилизатор, что, по идее, должно
благоприятно сказаться на стабильности работы. Два из трех полевых
транзисторов и дроссель на платке mPower халтурно прикрыты радиатором,
оставшийся транзистор этого не удостоен. По-видимому, основное
предназначение радиатора (да и всего модуля, по большому счету) — нести
на себе крупный логотип mPower. Впрочем, определенный смысл в нем все же
есть: модуль VRM вставляется в слот таким образом, что дроссель и
транзисторы расположены на необдуваемой воздухом от процессорного кулера
стороне. Также на плате находится стабилизатор напряжения памяти
(включающий 7 конденсаторов по 1000 мкФ и несколько менее емких),
который усилен применением индуктивных элементов. Albatron осторожно
вступает на рынок PCIE-решений, так что к и вообще-то незначительному
количеству плат компании под Socket 754/939 добавлена пока всего одна —
представляемая сегодня топовая модель. Соответственно, говорить об
уникальности или схожести дизайна попросту не приходится. Размер платы —
305х245 мм (полноразмерный ATX, крепление к корпусу девятью винтами, все
края платы жестко фиксированы). Для осуществления системного мониторинга
используются возможности микросхемы Winbond W83687THF. Контролируются:
-
напряжения
процессора, батарейки, +3,3, +5, ±12 В и +5 В Standby;
-
частота вращения 3
вентиляторов;
-
температуры
процессора (встроенным датчиком процессора) и платы (встроенным
датчиком платы).
Порты, коннекторы и разъемы на поверхности платы
-
Процессорный сокет (Socket
939, поддержка всех современных процессоров);
-
4 разъема под DDR
SDRAM DIMM (до 4 ГБ DDR200/266/333/400, поддерживается двухканальный
режим работы), список сертифицированных модулей можно найти на сайте
производителя или в руководстве пользователя;
-
Слот PCI Express x16
(с защелкой) для видеокарт;
-
Слот PCI Express x4
для периферии (можно устанавливать карты формата x1);
-
3 слота PCI;
-
Разъемы питания:
стандартный ATX 2.2 (24 контакта, можно подключать обычный
20-контактный коннектор, но при этом не рекомендуется использовать
мощные современные комплектующие, вроде топовых PCIE-видеокарт) и
4-контактный ATX12V для питания процессора;
-
Разъем для установки
внешнего модуля VRM (mPower);
-
Разъем FDD;
-
2 разъема IDE (Parallel
ATA) — оба «чипсетные» (на 4 устройства ATA133);
-
2 разъема SATA (Serial
ATA) — оба «чипсетные», подключаемые к ним диски можно объединить в
RAID-массив уровней 0 или 1;
-
2 разъема для
подключения планок на 4 дополнительных порта USB (2.0);
-
2 разъема для
подключения планок на 2 порта FireWire;
-
Разъем для
подключения стандартного IrDA-модуля;
-
Разъем для
подключения Game-порта;
-
Разъем для
подключения выхода звукового сигнала с CD/DVD-привода;
-
Разъем для
подключения фронтальных звуковых выходов;
-
Разъем S/PDIF для
подключения планки с соответствующими входами/выходами;
-
Разъем для
подключения датчика открытия корпуса;
-
3 разъема для
подключения вентиляторов (все с возможностью контроля количества
оборотов).
Задняя панель платы (слева направо, по блокам)
-
Порты PS/2 для мыши и
клавиатуры;
-
1 LPT, 2 COM-порта;
-
3 аудиоразъема (Line-In,
Front, Mic-In);
-
3 аудиоразъема (Center/Sub,
Surround, Rear);
-
2 порта USB и 1 RJ-45
(Gigabit Ethernet);
-
2 порта USB.
Комплект поставки
-
Упаковка непривычно
(для Albatron) скромного дизайна;
-
Документация:
руководство пользователя материнской платы на 4 языках, плакат с
кратким руководством по сборке системы;
-
Кабели: 2
ATA66/100/133 и шлейф для подключения дисковода, 1 Serial ATA (с
переходником питания на одно SATA-устройство);
-
Планка на заднюю
панель компьютера с 2 портами FireWire;
-
Внешний модуль VRM (mPower);
-
Заглушка на заднюю
панель платы для вывода соответствующих разъемов;
-
Дискета с драйверами
к интегрированному RAID-контроллеру;
-
2 компакт-диска с
программным обеспечением:
-
необходимые для
работы платы драйверы;
-
DirectX 9.0b;
-
Adobe Acrobat
Reader;
-
Trend Micro
PC-cillin 2004 (антивирус);
-
VCT (Virtual
Cable Tester, диагностика проблем сетевого соединения);
-
пакет InterVideo
WinCinema Pro для просмотра DVD (InterVideo WinDVD 4) и
прослушивания музыки (InterVideo WinRip 2) — морально устаревшие
версии.
Интегрированные контроллеры
-
Звуковой, на базе
полноценного звукового PCI-контроллера VIA Envy24PT (VT1720) и
AC'97-кодека VIA VT1616, с возможностью подключения аудиосистем 7.1,
разъемом для подключения фронтальных аудиовходов/выходов и разъемом
S/PDIF;
-
Сетевой, на базе
микросхемы Marvell 88E8001-LKJ, с поддержкой 10/100/1000 Мбит/с
Base-T (PCI Gigabit Ethernet);
-
FireWire, на базе
микросхемы VIA VT6307, с поддержкой 2 портов.
Качество интегрированного звукового решения мы оценили в
режиме 16 бит, 44 кГц при помощи тестовой программы
RightMark Audio Analyzer 5.4 и
звуковой карты Terratec DMX 6fire:
Неравномерность АЧХ (от 40 Гц до 15
кГц), дБ: |
+0.01, -0.09 |
Отлично |
Уровень шума, дБ (А): |
-85.2 |
Хорошо |
Динамический диапазон, дБ (А): |
84.8 |
Хорошо |
Гармонические искажения, %: |
0.0095 |
Очень хорошо |
Интермодуляционные искажения, %: |
0.018 |
Очень хорошо |
Взаимопроникновение каналов, дБ: |
-81.7 |
Очень хорошо |
Интермодуляции на 10 кГц, %: |
0.022 |
Хорошо |
Общая оценка: Очень хорошо.
Аудиоконтроллер от VIA дополнен на этой плате неплохим кодеком от этой
же компании, и итог выглядит очень хорошо. Мы уже тестировали ранее
подобные решения (тоже от Albatron — вообще, это единственный
производитель материнских плат, экспериментирующий со звуком подобным
образом). На этот раз компанией значительно улучшена разводка платы и
итоговая помехозащищенность аналогового тракта, и результаты не
замедлили сказаться: низкий уровень искажений, приличный уровень шума и
динамический диапазон, почти идеально ровная АЧХ… При этом возможность
вывода звука 7.1 и поддержка формата 24 бит/96 кГц — не High Definition
Audio, но очень достойно. Таким образом, интегрированный звук является
реальным преимуществом Albatron K8X890 Pro II над конкурентами и при
разумной ценовой политике компании может стимулировать продажи этой
топовой модели.
Фирменные технологии
-
mPower (внешний
модуль VRM для повышения стабильности работы процессора);
-
OTP (отслеживание
температуры процессора и выключение системы при превышении заданного
в BIOS Setup порога — трудно объяснить смысл этой функции для
процессоров на ядре K8 (они прекрасно отключают питание
самостоятельно), разве что вас не устраивает слишком высокий
температурный предел, «зашитый» в процессор);
-
Watch Dog Timer
(автоматический сброс параметров BIOS в безопасные значения при
зависании системы вследствие переразгона — избавляет от
необходимости открывать корпус и делать то же самое перемычкой).
Настройки
С помощью
перемычек и переключателей |
Перемычка
для очистки CMOS |
|
Перемычка
для включения функции OTP |
Положение
по умолчанию — «выключено» |
Набор
перемычек для задействования внешнего модуля VRM (mPower) |
Непонятно, зачем требуется целых 4 перемычки, причем их
«кодовое сочетание» изменено относительно указанного в
руководстве пользователя и на самой плате |
Из BIOS,
основанного на версии AwardBIOS 6.00PG от Phoenix |
Включение
режима Cool'n'Quiet |
+ |
|
Настройки
таймингов памяти |
+ |
CAS
latency, Min RAS active time, RAS to CAS delay, Row
precharge time, 1T/2T memory timing |
Выбор
частоты работы памяти |
+ |
DDR200,
DDR266, DDR333, DDR400 |
Настройка
работы шины HT |
+ |
частота
(200, 400, 600, 800, 1000 МГц) и разрядность (8 или 16 бит
для каждого из направлений) |
Настройка
работы шины PCI-E |
+ |
Maximum
TLP payload size |
Настройка
работы шины PCI |
+ |
|
Возможность изменения делителя частоты для шин PCI-E и PCI |
+ |
PCI-E =
100—150 МГц с шагом 1 МГц, PCI = 33 МГц |
Ручное
распределение прерываний по слотам |
+ |
|
Изменение
частоты FSB |
+ |
200—300
МГц с шагом 1 МГц |
Изменение
коэффициента умножения процессора |
+ |
x4—x12 |
Изменение
напряжения ядра процессора |
+ |
Default,
+0,05—0,35 В с шагом 0,05 В |
Изменение
напряжения памяти |
+ |
2,6—2,9 В
с шагом 0,1 В |
Изменение
напряжения чипсета |
+ |
Default,
+0,1, +0,2, +0,3 В для каждого из мостов в отдельности |
Изменение
напряжения шины HT |
+ |
1,2—1,35
В с шагом 0,05 В |
Изменение
напряжения шины PCI-E |
- |
|
Использовалась версия BIOS R1.3, как последняя из
доступных на время проведения тестирования. Перечисленные возможности
BIOS доступны в указанной прошивке, работоспособность нестандартных
настроек не проверялась.
Производительность
Мы уже сталкивались с разницей в скорости у плат под
Socket 939, хотя контроллер памяти у процессоров архитектуры K8
интегрирован в ядро, и поэтому даже примененный чипсет влияния на
производительность практически не оказывает. Объяснялось это либо
банальной невозможностью платы стартовать с минимальными таймингами,
либо, как мы недавно видели, режимом работы памяти 1T/2T. Режим 2T
позволяет стабильно работать на больших частотах
большему количеству модулей, но за это приходится расплачиваться
скоростью. Фактически, Albatron K8X890 Pro II — первая модель на новых
чипсетах (с PCI Express), которая позволяет в явной форме выбирать режим
1T/2T в BIOS Setup. В результате (с 1T) полностью реабилитирован чипсет
K8T890, и скорость всех чипсетов под Socket 939 вновь представляется
практически одинаковой.
Тест |
Albatron
K8X890 Pro II (1T) |
инженерный образец VIA K8T890 (2T) |
ECS
KN1 Extreme (nForce4 Ultra, 1T) |
Запись в
память (RMMA, МБ/с) |
2305 |
1837 |
2237 |
Чтение из
памяти (RMMA, МБ/с) |
4368 |
4139 |
4380 |
Латентность памяти (RMMA, нс) |
31,6 |
35,5 |
31,5 |
Архивирование (WinRAR, мин:сек) |
2:08 |
2:13 |
2:07 |
Рендеринг
в SPECviewperf (тест 3dsmax-03, fps) |
16,47 |
15,73 |
16,50 |
Источник:
iXBT
|
