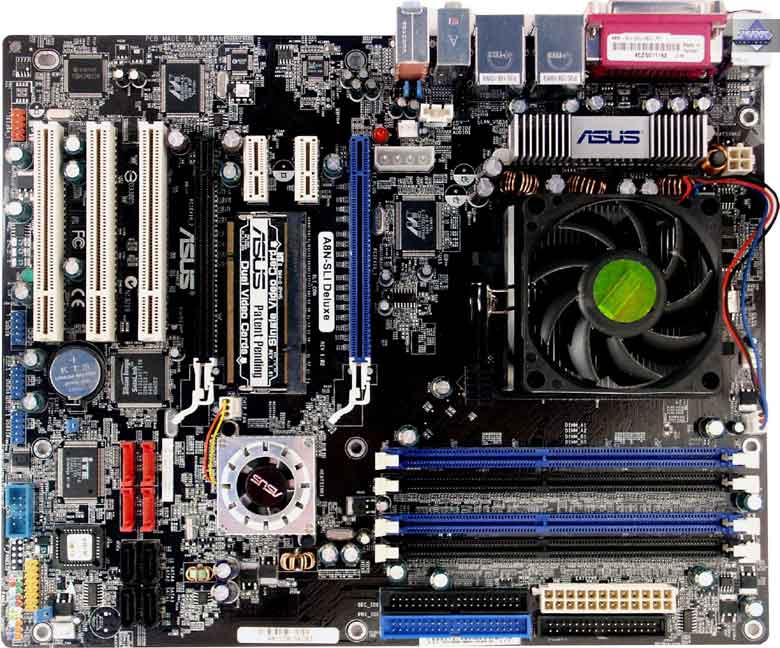

Системная плата ASUS A8N-SLI-Deluxe



В отличие от платы на этом же чипсете от Gigabyte, здесь мы видим, что неудобство по расположению SATA-гнезд прямо напротив PCI-E x16 слотов отсутствуют, что дает возможность использовать длинную видеокарту, и все SATA-порты будут доступны. Да и кулер на системном чипсете установлен между разъемами PCI-E x16, что не будет мешать опять же длинным видеокартам.

В четырехканальном импульсном стабилизаторе напряжения питания процессора применено порядка 15 конденсаторов.

На плате разведен и распаян разъем COM-порта (он единственный вообще!). Размер платы — 305х245 мм («широкий» ATX, крепление к корпусу девятью винтами, все края платы жестко фиксированы). Для осуществления системного мониторинга используются возможности микросхемы ITE IT8712F-A. Контролируются: напряжения процессора, памяти, +3,3 и +12 В; частота вращения 2 вентиляторов; температуры процессора (встроенным датчиком процессора) и платы (встроенным датчиком платы).

Итак:

Системная плата A8N-SLI-Deluxe:

Базируется на наборе логики от NVIDIA - nForce4 SLI.

• Процессор

  • Socket939 для процессоров AMD Athlon64/ 64 FX

• Чипсет

  • NVIDIA nForce4 SLI MCPs(media and communication processors)

  • Super I/O: ITE IT8712 чип

• Встроенная периферия

  • Silicon Image sil3114 контроллер

  • T.I. IEEE1394b контроллер

  • Marvell 8053 Gigabit Ethernet контроллер

  • Сетевой чип CICADA8201 Gigabit LAN PHY

  • Звуковой кодек Realtek ALC850 Audio AC'97

• Память

  • Тип: DDR400/ 333/ 266 -184pin

  • Общий объем до 4Гб DDR памяти в 4 DIMM слотах

• Разъемы ввода/вывода

  • 8 Serial ATA разъема(4 X Serial ATA 3.0Gb/s)

  • 2 UDMA ATA 133/100/66 Bus Master IDE порта

  • 1 FDD порт

  • 3 USB 2.0/1.1 разъема (поддерживает до 6 портов)

  • 2 IEEE 1394b разъема (поддерживает до 3 портов)

  • 3 разъема для вентиляторов

  • CD/AUX in

  • 1 Игровой/Миди порт

• Слоты расширения

  • 2 x PCI-Express x16 слота, поддерживающие две PCI-Express графические карты с SLI режимом

  • 2 x PCI-Express x1 слота

  • 3 x PCI слота (PCI 2.3 совместимы)



• PS/2 клавиатура / мышь

• 2 RJ45 порта

• 4 USB 2.0/1.1 порта

• 1 LPT порт

• Аудио разъемы (цифровые)

• Аудио разъемы (линейный вход, линейный выход, микрофон)

BIOS в 4-х мегабитной перезаписываемой ПЗУ, имеются следующие регулировки:

• настроек процессора, AGP и DIMM

• частоты, множителя и напряжения питания ядра процессора

• частоты и напряжения питания PCI-Expess x16

• частоты и напряжения питания DIMM

Набор логики NVIDIA размещает в одной микросхеме, которая закрыта охлаждающим ее кулером с вентилятором:

Кулер очень шумный, работает на 8000 (!!!) оборотах, системная плата контролирует его обороты, и при включении компьютера, когда этот вентилятор еще не набрал нужное число оборотов (например оно 5500, а не 7700-8000), то BIOS не пустит дальше, выдав предупреждение о том, что малая скорость вращения у чипсетного вентилятора, и эта штука никак не отключается в настройках.

Вот пример, ярко демонстрирующий высокочастотный мерзкий звук этого вентилятора: (2МB, AVI DivX 5.1) или (3МB, AVI DivX 5.1).

Надо сказать, что конструкция кулера такова, что его трудно заменить чем-то еще (нестандартное расстояние между отверствиями крепления). Да и он хорошо приклеен к тому же к поверхности кристалла чипсета, и опасно снимать, не рискуя поломать чипсет.

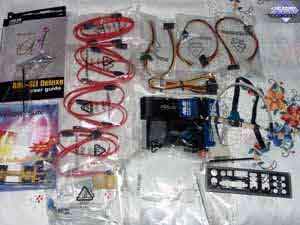

Комплект поставки



• Упаковка: коробка стандартного дизайна серии AI Proactive;

• Документация: руководство пользователя материнской платы на английском языке, краткое руководство пользователя платы на 5 языках, включая русский;

• Кабели: 2 ATA66/100/133, один ATA33 и шлейф для подключения дисковода — все черного цвета с логотипом компании; также 8 кабелей Serial ATA (с четырьмя переходниками-разветвителями PCPlug-SATA для питания 4 устройств);

• Планка на заднюю панель компьютера с 1 портом FireWire;

• Планка на заднюю панель компьютера с 2 портами USB и Game-портом;

• Планка на заднюю панель компьютера с COM-портом;

• Заглушка на заднюю панель платы для вывода соответствующих разъемов;

• 1 компакт-диск с программным обеспечением:

  • необходимые для работы платы драйверы;

  • DirectX 9.0b;

  • Adobe Acrobat Reader;

  • PC-cillin 2002;

  • ASUS AI Booster;

  • ASUS Live Update;

  • ASUS PCProbe;

  • ASUS Screensaver;

  • Winbond Voice Editor;

  • InterVideo WinDVD Platinum 5;

  • InterVideo WinDVD Creator Platinum 2;

  • InterVideo WinRip 2.

Интегрированные контроллеры

• Звуковой, на базе кодека Realtek ALC850 AC97, с возможностью подключения аудиосистем 7.1 и разъемом для подключения фронтальных аудио входов/выходов;

• 2 cетевых, 1 из них реализован на базе встроенного контроллера от NVIDIA, с поддержкой 10 Base-T/100 Base-TX/1000 Base-T, второй — на базе микросхемы Marvell 88E8001-LKJ, с поддержкой 10 Base-T /100 Base-TX/1000 Base-T;

• FireWire, на базе микросхем Texas Instruments TSB82AA2 и TSB81BA3, с поддержкой 3 портов Firewire-800;

• USB 2.0, на базе микросхемы Cypress CY7C6564D-LFC с поддержкой 3 портов USB 2.0;

• SATA RAID, на базе микросхемы Silicon Image SiI3114CT176, с поддержкой RAID уровней 0, 1 и 0+1 и 4 разъемами SATA.

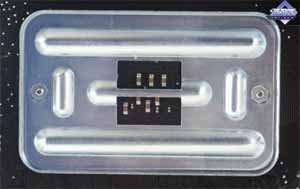

На оборотной стороне платы напротив Socket939 установлена металлическая пластина для жесткости крепления кулера к материнке:

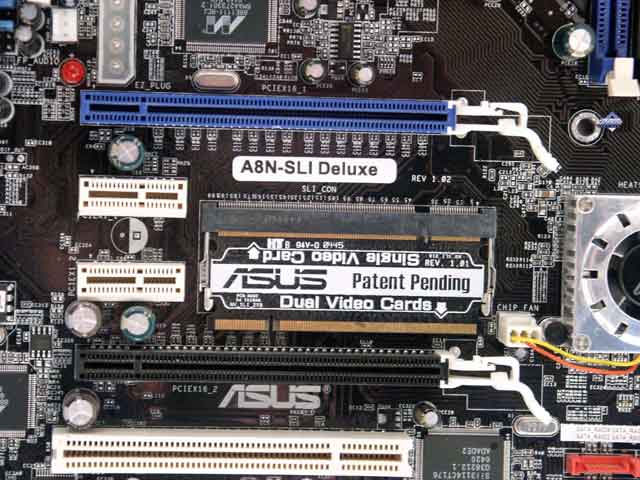

Изюминкой системной платы является, разумеется, поддержка SLI: причем, как уже выше говорилось, в двух режимах: PCI-E x16 - как однослотовый вариант, на втором слоте - x2; и 2x PCI-E x8. Заведует этими переключениями специальный модуль:

Неудобство может состоять лишь в том, что для того, чтобы дотянуться до платки-селектора, придется снимать все платы расширения с материнки.

Программное обеспечение

Мы рассмотрим лишь основные и наиболее интересные программы, поставляемые вместе с системной платой.

Обслуживание BIOS

Прежде всего - это утилита по автоматическому обновлению прошивки BIOS прямо из Internet без перезагрузки в DOS. Она же позволяет записать текущую версию BIOS на диск.

Обслуживание и мониторинг системной платы в Windows

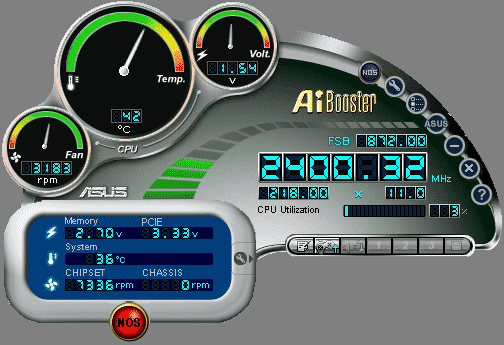

Прежде всего, это программа собственной разработки ASUS AIBooster, она позволяет как осуществлять мониторинг, так и производить оверклокинг системной платы (процессора), причем с изменением ряда настроек в BIOS:

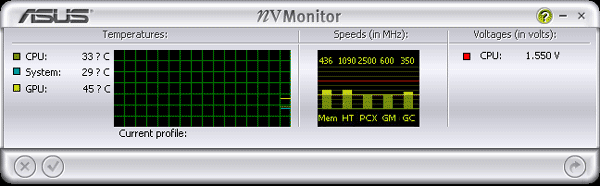

Но поставляется еще и фирменная программа от NVIDIA - nTune, позволяющая контролировать работу платы с точки зрения того же мониторинга

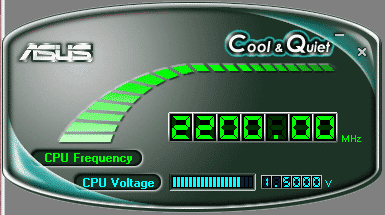

Системная плата поддерживает технологию Cool And Quiet, позволяющую при возможности уменьшать нагрузку на процессор, снижая его нагрев. Для контроля поставляется соответствующая программа:

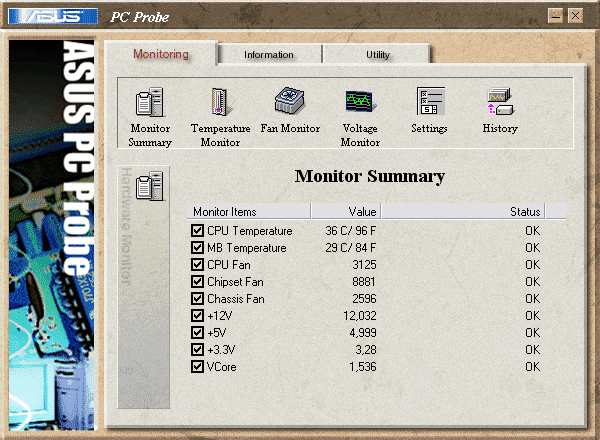

Ну и конечно же, широко известная фирменная PC Probe:

На этом я закончу краткий очерк по этому продукту.
